U 800
Technische Spezifikationen
| Modell | UC 250 x | UC 320 x | U 400 | U 600 | U 800 | UB 3222 |
| Verfahrwege | ||||||
| X-Achse (mm) | 360 | 440 | 580 | 660 | 800 | 3.200 |
| Y-Achse (mm) | 520 | 610 | 950 | 1.020 | 950 | 2.250 |
| Z-Achse (mm) | 610 | 520 | 500 | 750 | 1.200 | |
| A-Achse (°) | +30 / -120 | +30 / -110 | +/- 120 | |||
| B-Achse (°) | +/- 105 | |||||
| C-Achse (°) | 360 | +/- 220 | ||||
| Arbeitsbereich | ||||||
| Tisch - Aufspannfläche L x B (mm) | Ø 250 | Ø 320 | Ø 398 | Ø 600 | Ø 800 | 3.320 x 2.100 |
| Tischbelastung (gleichmäßig) (kg) | 100 | 200 | 250 | 500 | 1.200 | 8.500 |
| Spindelnase -Tisch (mm) | 65 - 675 | 90 - 610 | 90 - 590 | 160 - 660 | 150 - 900 | 100 - 1.300 |
| T-Nuten (DIN 650) | 6 x 12mm - 60° | 4 x 12mm - 90° | 6 x 14mm - 60° | 5 x 14mm x 100mm | 7 x 14mm x 100mm | 10 x 22mm x 200mm |
| Hauptspindel | ||||||
| Spindelkonus | SK40 - BigPlus / BBT40 | HSK63-A / SK40 - BigPlus / BBT40 | HSK100-A | |||
| Antriebsart | In-Line | Motorspindel | ||||
| Spindelleistung S1/S6 (kW) | 10 / 14 | 25 / 30 | ||||
| Spindeldrehmoment S1/S6 (Nm) | 63,7 / 89,4 | 120 / 144 | ||||
| Spindeldrehzahl max. (U/min) | 15.000 | 12.000 | ||||
| Vorschub | ||||||
| Eilgang X/Y/Z-Achse (m/min) | 36 / 36 / 24 | 36 | 48 | 16 | ||
| Arbeitsvorschub X/Y/Z-Achse (m/min) | 12 | 20 | 24 | 12 | ||
| Eilgang A/B/C-Achse (1/min) | 25 / - / 25 | 16,7 / - / 22,2 | 25 / - / 25 | 25 / - / 33 | 50 / - / 100 | - / 100 / 100 |
| Arbeitsvorschub A/B/C-Achse (1/min) | 25 / - / 25 | 16,7 / - / 22,2 | 25 / - / 25 | 25 / - / 33 | 50 / - / 100 | - / 100 / 100 |
| Werkzeugwechsler | ||||||
| Bauart Werkzeugwechsler | Doppelgreifer | Pick-Up | ||||
| Magazinplätze | 24 | 30 | 40 | 32 | ||
| Werkzeugdurchmesser max. (mm) | 75 | 90 | 125 | |||
| Bei freien Nebenplätzen (mm) | 120 | 150 | 125 | 180 | ||
| Werkzeuglänge max. (mm) | 280 | 300 | ||||
| Werkzeuggewicht max. (kg) | 7 | 15 | ||||
| Weitere Daten | ||||||
| Erforderliche Stellfläche (mm) | 2.660 x 2.160 x 3.300 | 2.210 x 3.035 x 3.225 | 3.000 x 2.560 x 3.170 | 3.255 x 3.855 x 3.520 | 4.120 x 4.830 x 4.000 | 8.700 x 5.800 x 6.000 |
| Maschinengewicht (kg) | 6.700 | 5.720 | 9.500 | 14.000 | 18.000 | 44.000 |
| Elektrischer Anschluss (kVA / A) | 40 | 75 | 60 / 160 | 80 / 160 | ||
| Druckluftanschluss (bar) | 6 | |||||
| Modell | UC 250 x | UC 320 x | U 400 | U 600 | U 800 | UB 3222 |
Zubehör
| Standard | Optional | ||
|---|---|---|---|
| Heidenhain Steuerung TNC 640 | Tastsystem für die Werkstückvermessung | ||
| UC250x | UC320x: Direkt angetriebene Spindel 15.000 1/min HSK-A63 / SK 40 | Tastsystem für die Werkzeugvermessung | ||
| U400 | U600: Direkt angetriebene Spindel 15.000 1/min SK40 BigPlus | Programmierbare Kühlluft außen | ||
| U800: Direkt angetriebene Spindel 15.000 1/min HSK-A63 | Programmierbare Kühlluft durch die Spindel | ||
| UB3222: Motorspindel 12.000 1/min HSK-A100 (Kessler) | Ölnebelabscheider | ||
| UB3222: Motorspindel 18.000 1/min HSK-A63 (Kessler) | Produktionspaket Knoll | ||
| Kühlmittelsystem über Kühlmittelring | Bypass-Filteranlage | ||
| Absolute Wegmesssysteme in allen Achsen | Rotoclear | ||
| System zur Kompensation der thermischen Spindelausdehnung | U400 - U800: Motorspindel 20.000 oder 24.000 1/min HSK-A63 | ||
| Innere Kühlmittelzufuhr durch die Spindel (IKZ 30 bar) | |||
| Spänespülung | |||
| Spindelkühler | |||
| Komplette Einhausung des Arbeitsraums | |||
| Ölskimmer | |||
| Spül- und Druckluftpistole | |||
| Kratzband-Späneförderer und Spänewagen | |||
| UB3222: Scharnierband-Späneförderer und Spänewagen | |||
| Ethernet-Schnittstelle |
Produktmerkmale

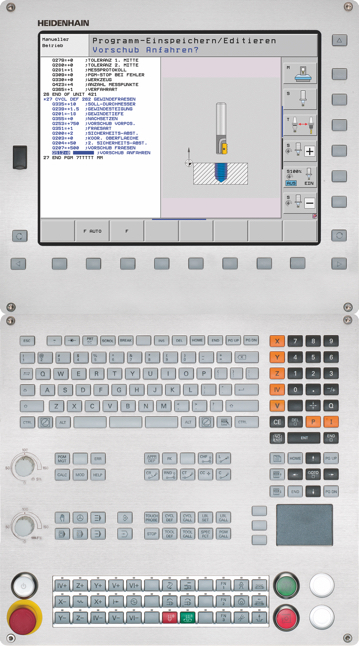

Heidenhain Steuerung TNC 640
- Unsere Takumi Portalbearbeitungszentren sind mit der neuesten Version der Heidenhain Steuerung TNC 640 ausgestattet.

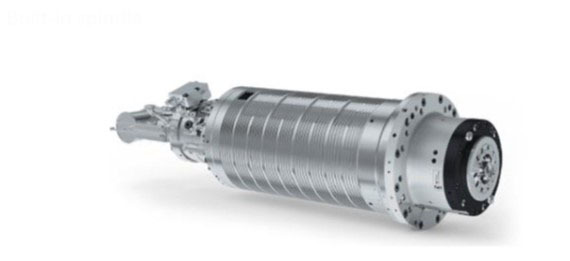

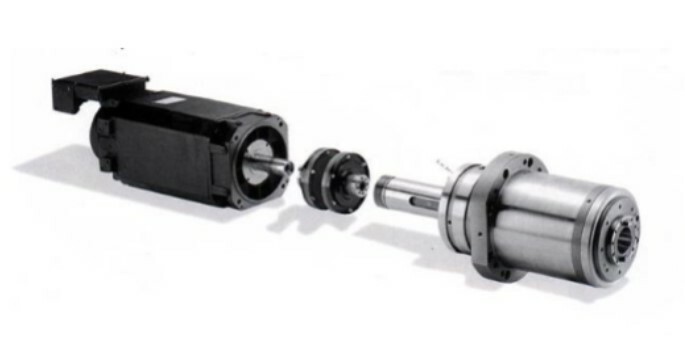

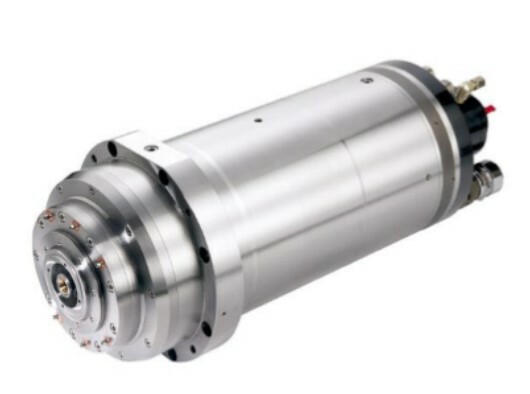

Präzise Hochleistungsspindel
- Takumi bietet mit der U800 die optimale Spindel für Ihr Anforderungsprofil
- Drehzahlen von 15.000 bis 24.000 (1/min)
- Leistung bis 12,5kW – 40kW
- Schnittstellen: HSK-A63
Äussert steife und hochpräzise mechanische Struktur
- Die tragenden mechanischen Strukturen wie Bett, Säule, Bettschlitten bestehen aus wärmebehandeltem Meehanite-Gusseisen ohne Restspannungen. Die dadurch gewonnene Absorptionsfähigkeit ermöglich vibrationsarme Zerspanungsprozesse. Somit werden hohe Qualitäten an der Werkstückoberfläche erreicht und die Werkzeugstandzeiten erhöht.
- Gentry-Bauweise, Stufenanordnung der Linearführungen und die große Spannweite im Sattel ermöglichen höchste Steifigkeit, optimierten Kräfte Fluss, Minimierung des Spindelüberhangs und erhöhte Dynamik
- Kein Ausgleichsdesign am Spindelkopf sorgt für hohe Geschwindigkeit und schnelle Vorschubreaktion.
Mechanische Genauigkeit

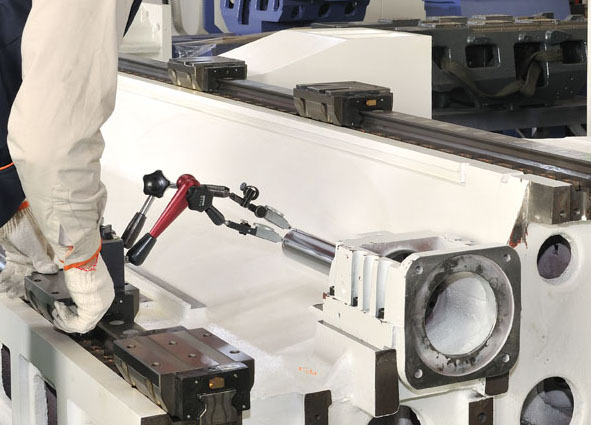

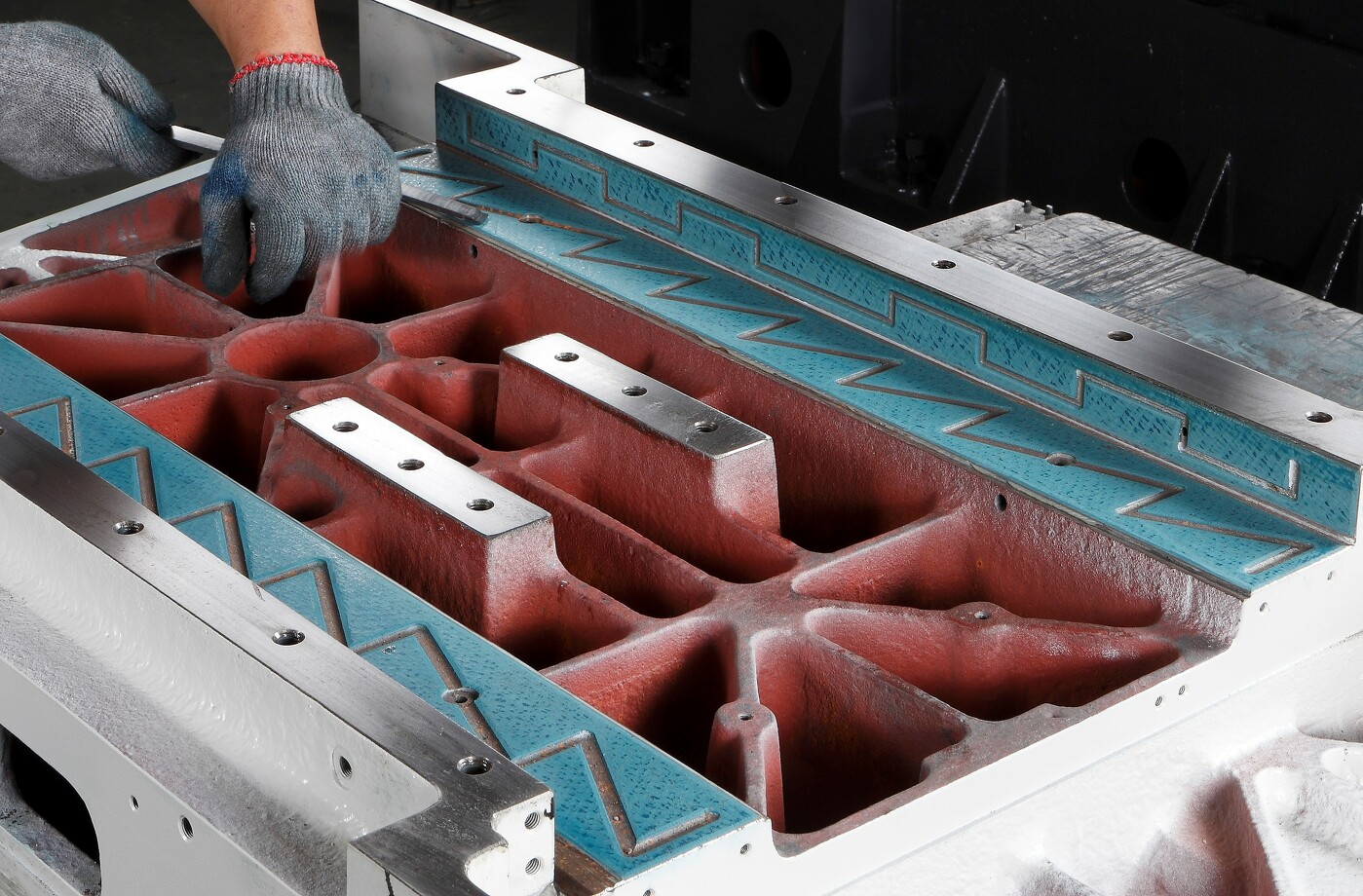

- Um die Langlebigkeit der Verschleißteile zu erhöhen verfolgt Takumi jene Philosophie die geometrische Genauigkeit aus der Mechanik zu generieren. Bei der Montage der Maschine wird höchster Aufwand betrieben, bspw. werden Auflageflächen händisch nachgeschabt. Komponenten werden mit höchster Präzision zueinander ausgerichtet und mit äußerster Sorgfalt montiert. Somit wird eine nachträgliche Kompensation über die Maschinensteuerung auf ein notwendiges Minimum reduziert.

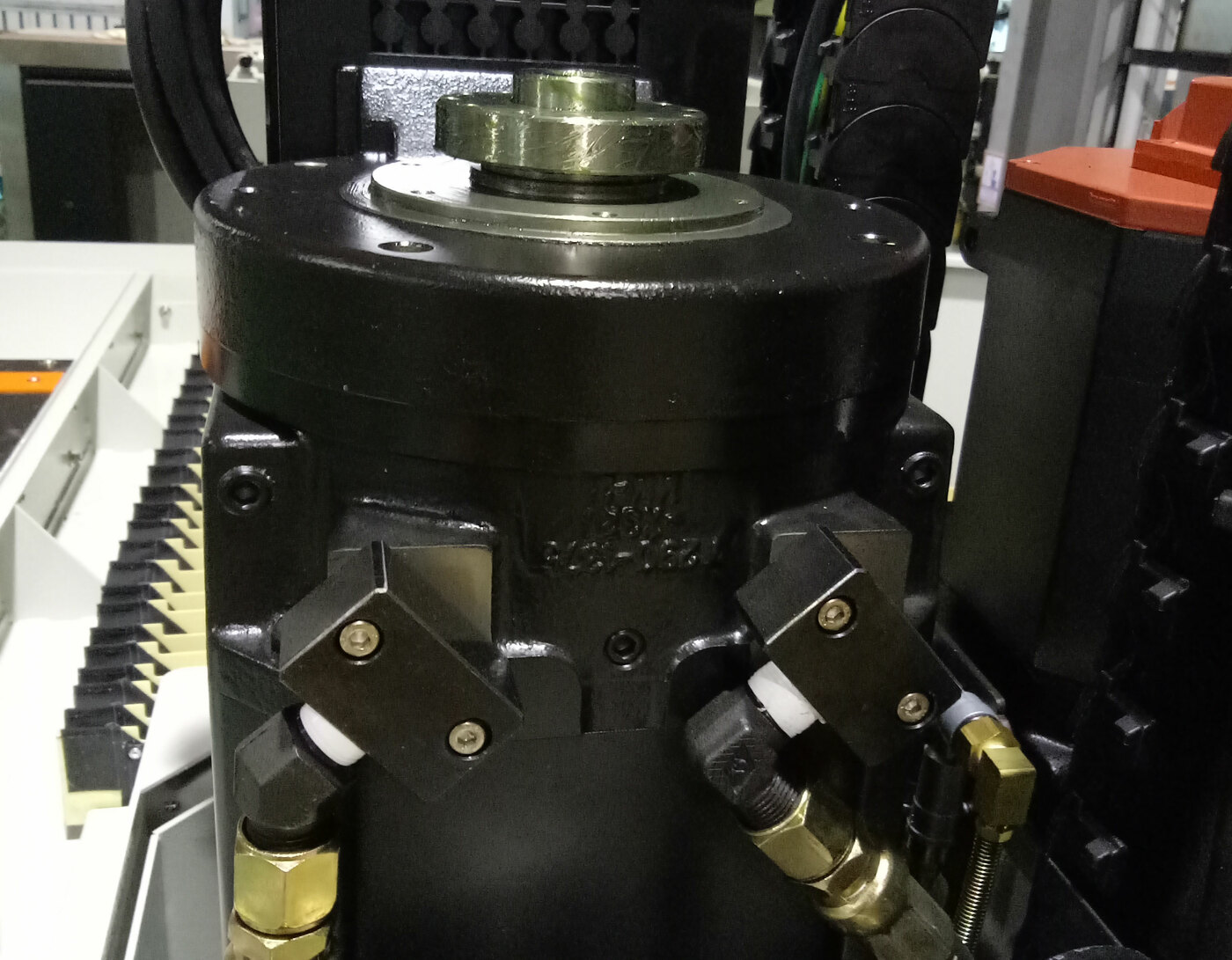

Thermische Stabilität
- Der Feind von Genauigkeit heißt Temperaturwachstum. Um dies zu eliminieren und Ihnen eine hochgenaue Fertigung bieten zu können, stattet Takumi seine Maschinen mit folgenden Merkmalen aus:
- Kern-gekühlte und vorgespannte Kugelumlaufspindel
- Thermische Kompensation der Spindelausdehnung inkl. Sensorik
- Flüssigkeitsgekühlte Frässpindel

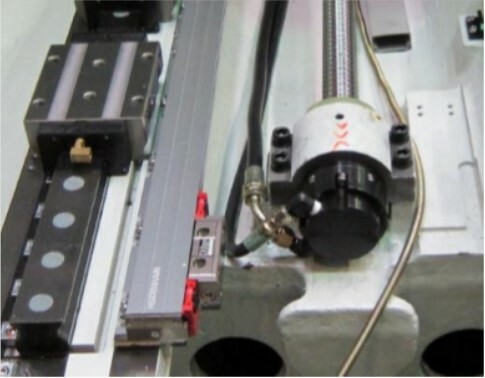

- Glasmaßstäbe
Verlässliche Resultate
- Um Ihnen ein perfektes Werkzeug für Ihre hochgenaue Fertigung bieten zu können, wurden mit der U 800 der Takumi CNC-Bearbeitungszentren folgende Maßnahmen konsequent umgesetzt:

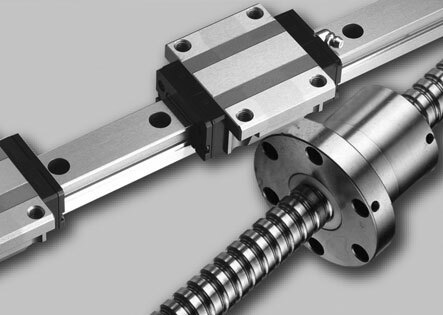

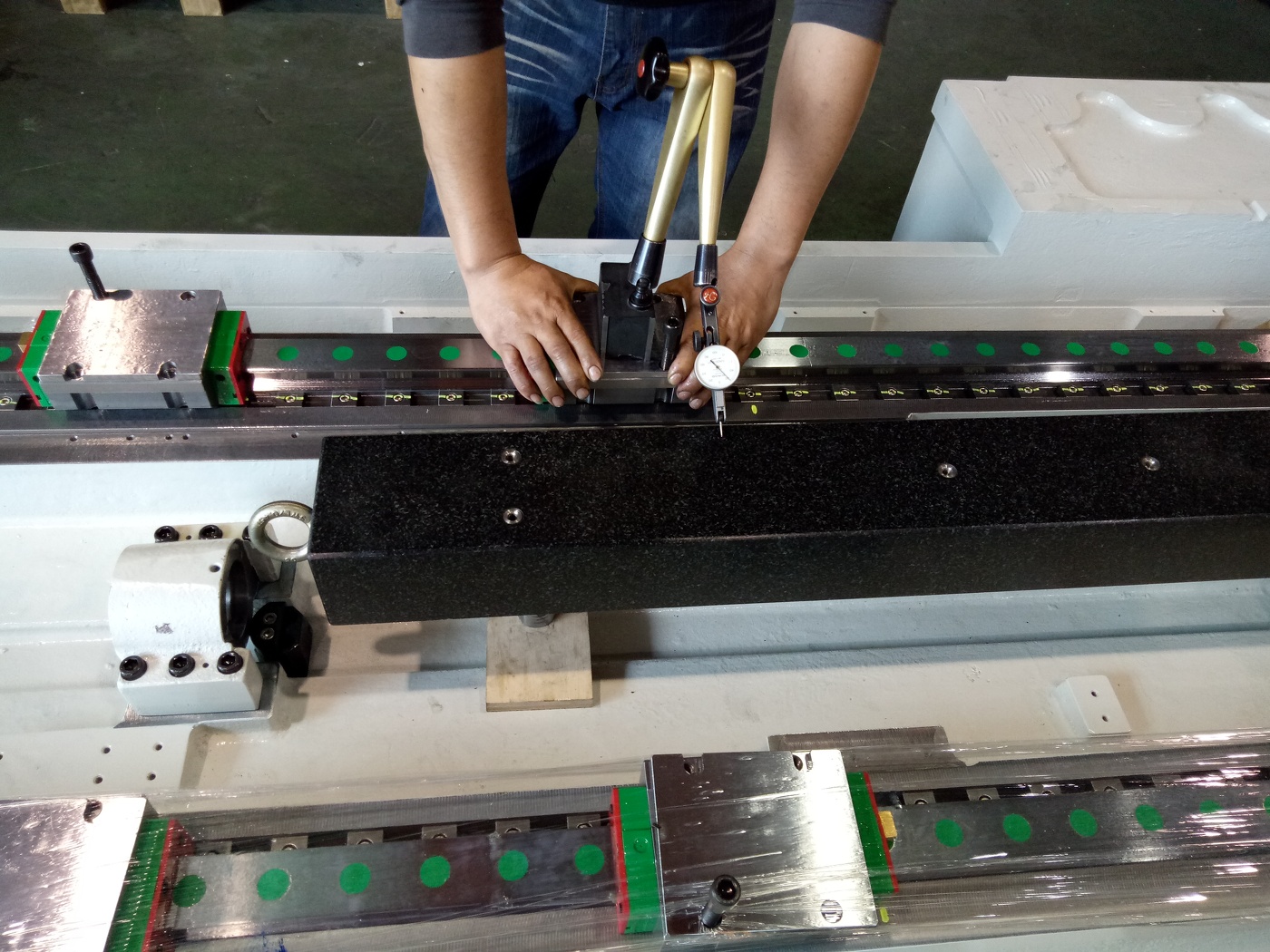

- In allen 3 Achsen überdimensioniertehochpräzise Rollen-Linearführungen
- Vorgespannte Kugelrollspindeln um thermische Deformierung zu absorbieren und höchste Genauigkeit zu halten
- Bis zu 6 Führungsblöcke generieren eine ausgewogene Performance zwischen Dynamik und Genauigkeit
Dynamik
- Bewegte mechanische Elemente sind eigensteif und massenreduziert ausgelegt.

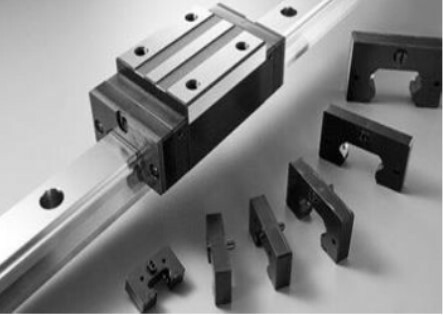

- Die hochpräzisen Rollen-Linearführungen sorgen für ein schnelles Ansprechverhalten beim Beschleunigen sowie Verzögern wodurch eine hohe Dynamik realisiert wird. Bedingt durch die großen Auflageflächen sorgen sie zudem für eine optimale Lastverteilung auf den Führungsbahnen. Die Tragfähigkeit und Verwindungssteifigkeit der einzelnen Achsen wird auf ein Maximum erhöht. Dies verringert den Verschleiß der Führungen und kompensiert ebenfalls Vibrationen bei hohen Zerspanungskräften.
- Die optimale Anzahl und Positionierung der Führungsblöcke fundiert die Steifigkeit und stellt gleichbleibende Genauigkeit bei langfristigem Betrieb sicher.

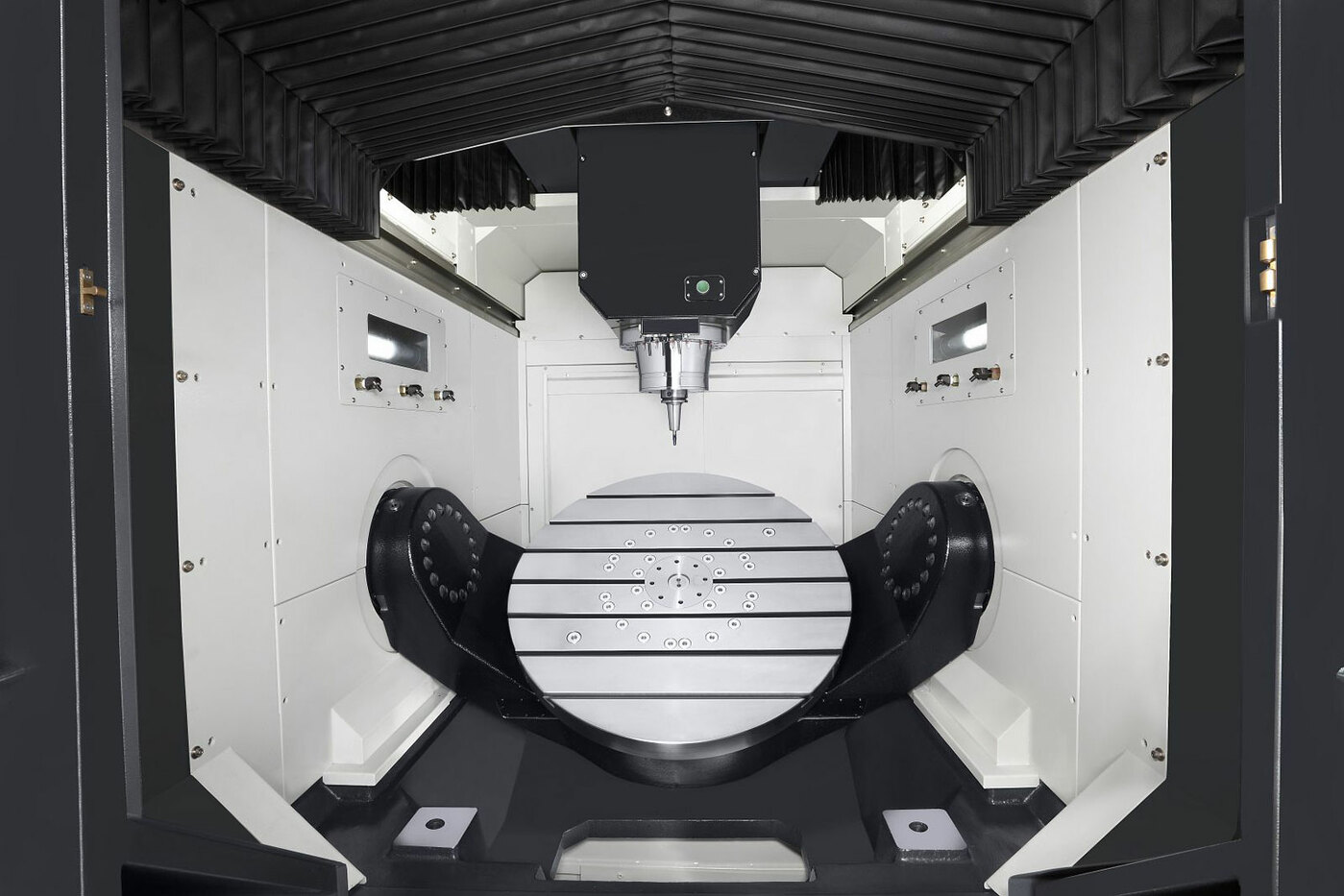

Beladung
- Die Beladungszugänge der Takumi U800 gestaltensichalsextremgroßzügig. Sowohl das Beladen von GroßbauteilenüberKranalsauchkurzeUmrüstzeiten von kleinerenBauteilen, laufenreibungslosohneEinschränkungen ab.
.jpg)

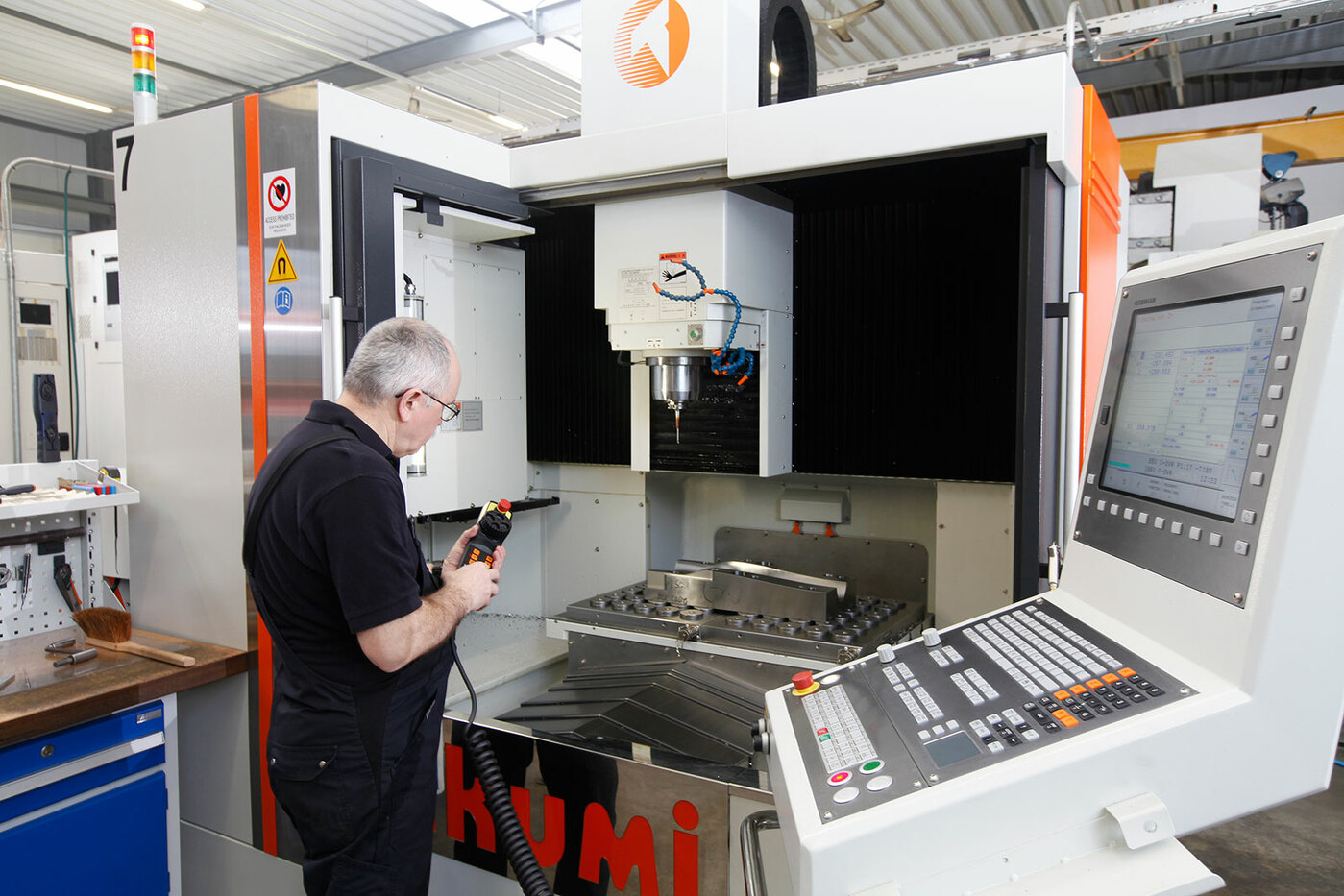

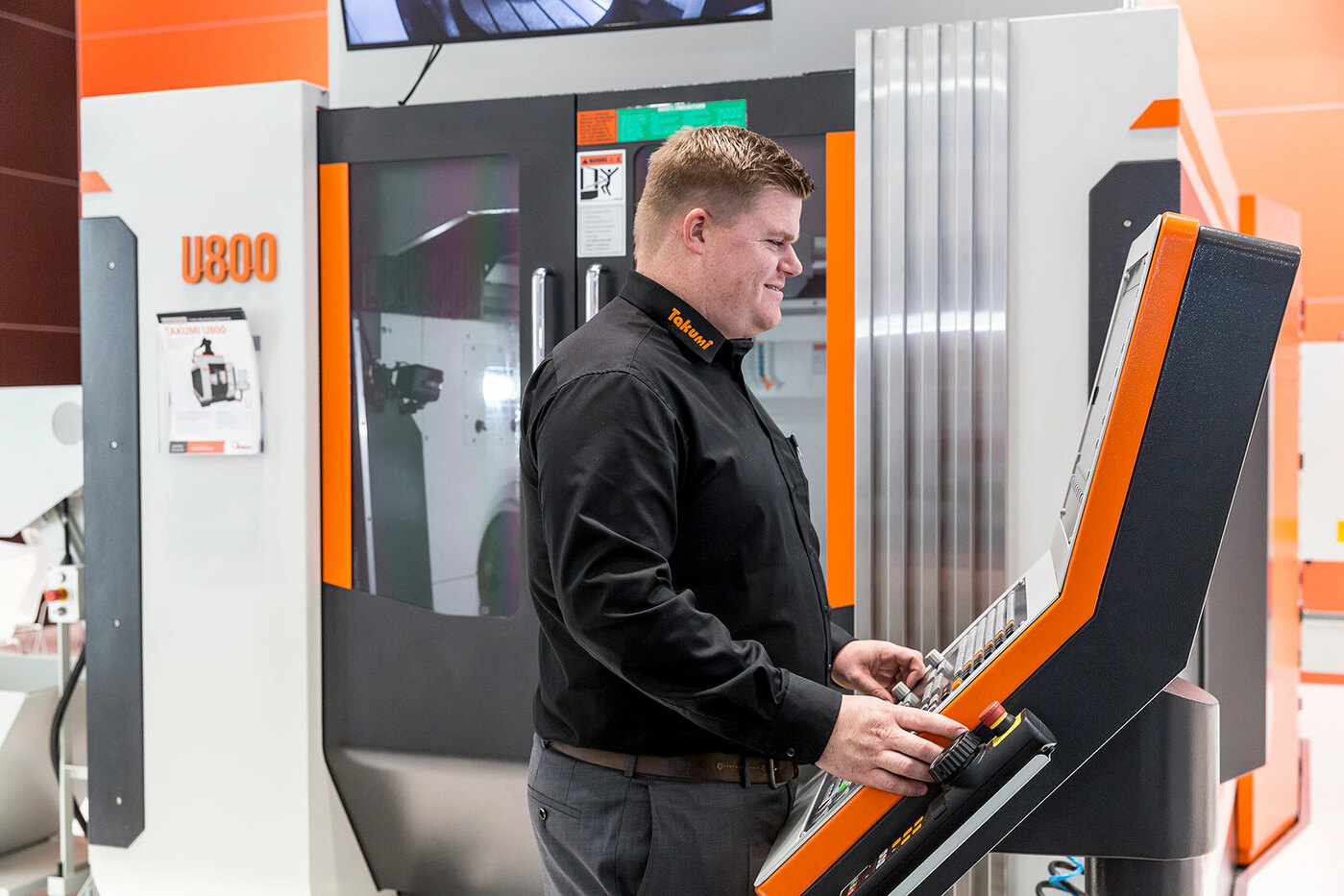

Ergonomie
Zentralisierte Wartungseinheiten sowie zugangsfreundliche Arbeits- und Bedienerschnittstellen generieren einen reibungslosen Rüstungs- und Produktionsablauf.

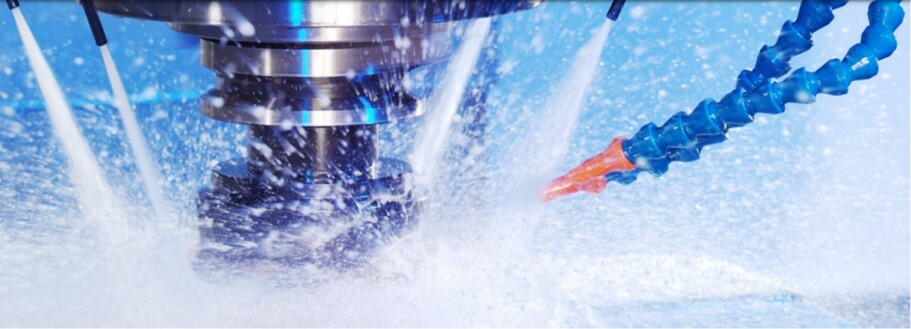

Spänemanagement
- Maßnahmen wie:
- gezielt positionierte Kühlmittelspülsysteme, steil geneigte Innenwände, Scharnier- oder wahlweise Kratzbandförderer, weit geöffnete Falllöcher und vergütete Förderschnecken führen das Volumen und die Hitze der Späne effektiv und zuverlässig ab.

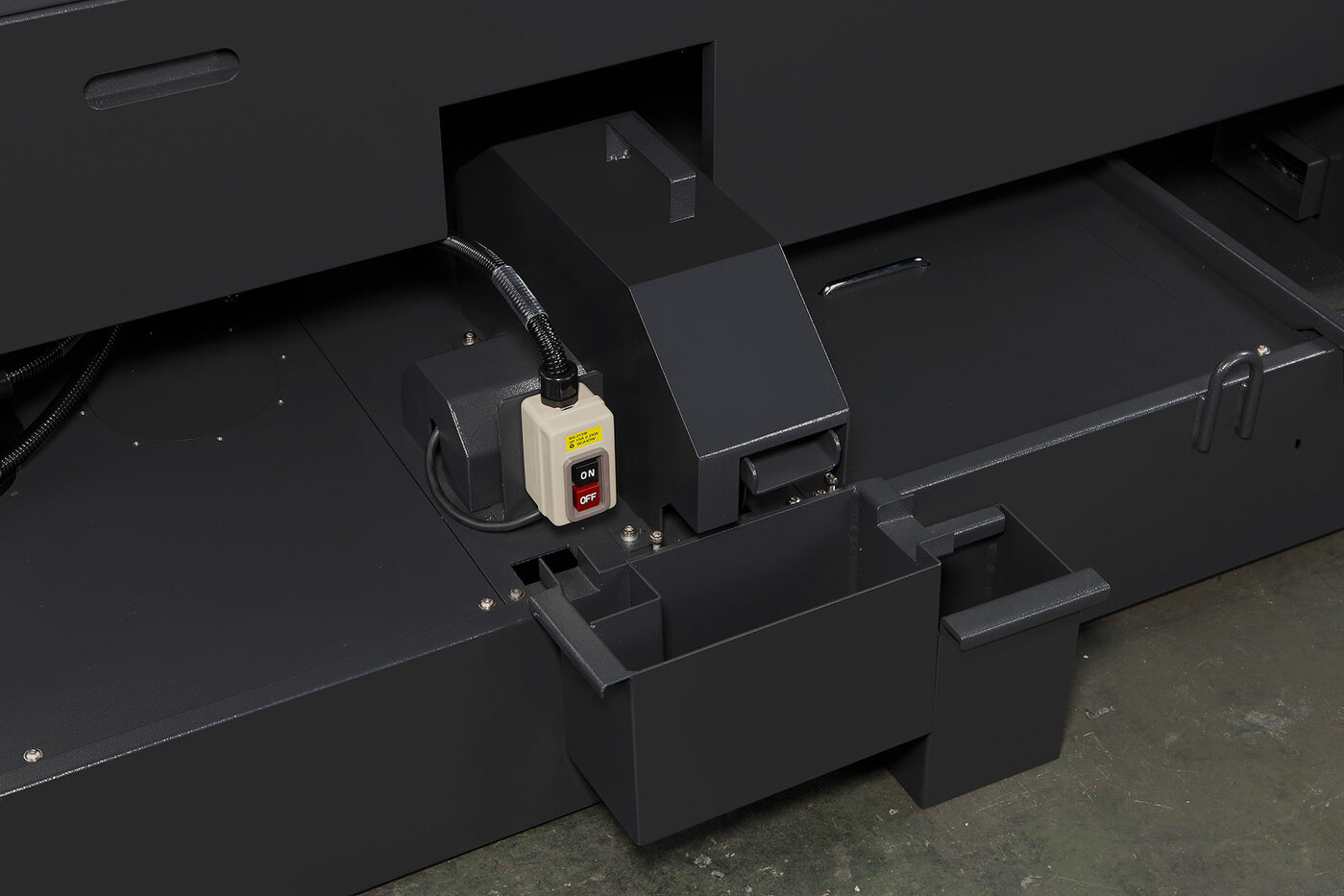

Integrierter Ölabscheider
- Der Ölabscheider verhindert das Kippen der Emolsionsqualität auch bei stark schwankenden und hohen Temperaturen. Die Lebensdauer des Kühlmittels wird effektiverhöht.
Die Gründe für Ihren Erfolg mit dem 5-Achs-Bearbeitungszentrum U 800 von Takumi
- Takumi ist seit über 30 Jahren erfolgreicher Partner von Industrie und Forschung
- Produktentwicklung nahe an den Kunden- u. Marktanforderungen

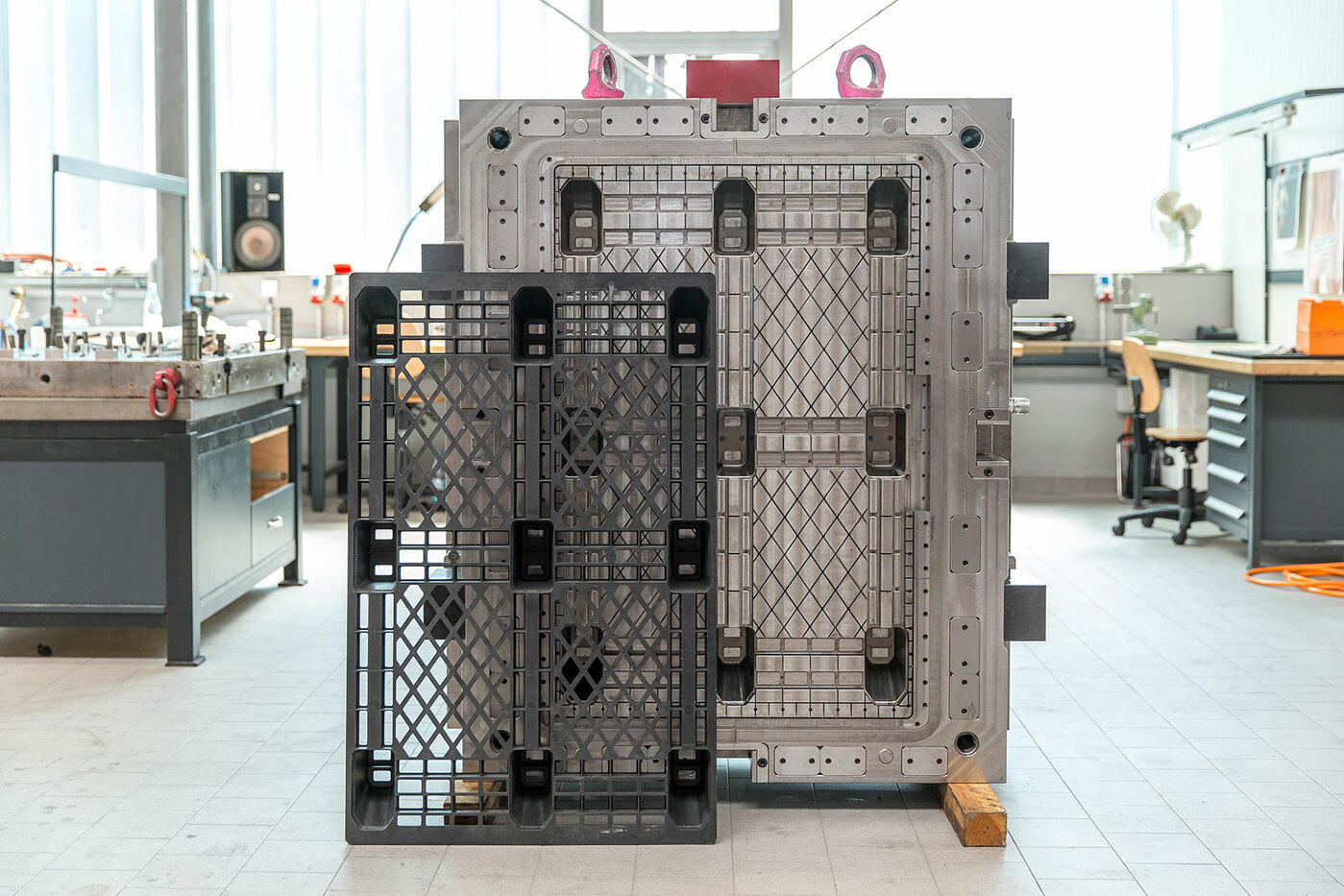

- U-Serie konzipiert sowohl für den Werkzeug- u. Formenbau als auch der Teilefertigung.
- Service-Betreuung durch etabliertes Hurco-Service-Netzwerk (PLC–gestützt)
- Service- Vertriebs- und Kundenunterstützung durch bewährtes HURCO- Netz
- Langlebigkeit durch überdimensional proportionierte tragende Elemente und der Auswahl an hochwertigen Komponenten.
- Genauigkeit durch robuste und verwindungssteife Gentry Bauweise sowie gezielte Maßnahmen zur Steigerung der Temperaturstabilität mit resultierender Eindämmung der Wärmeausdehnung.
- Prozesssicherheit bei Langläufern mit Finish Ergebnissen an der Oberfläche welche keine Nacharbeit erfordern

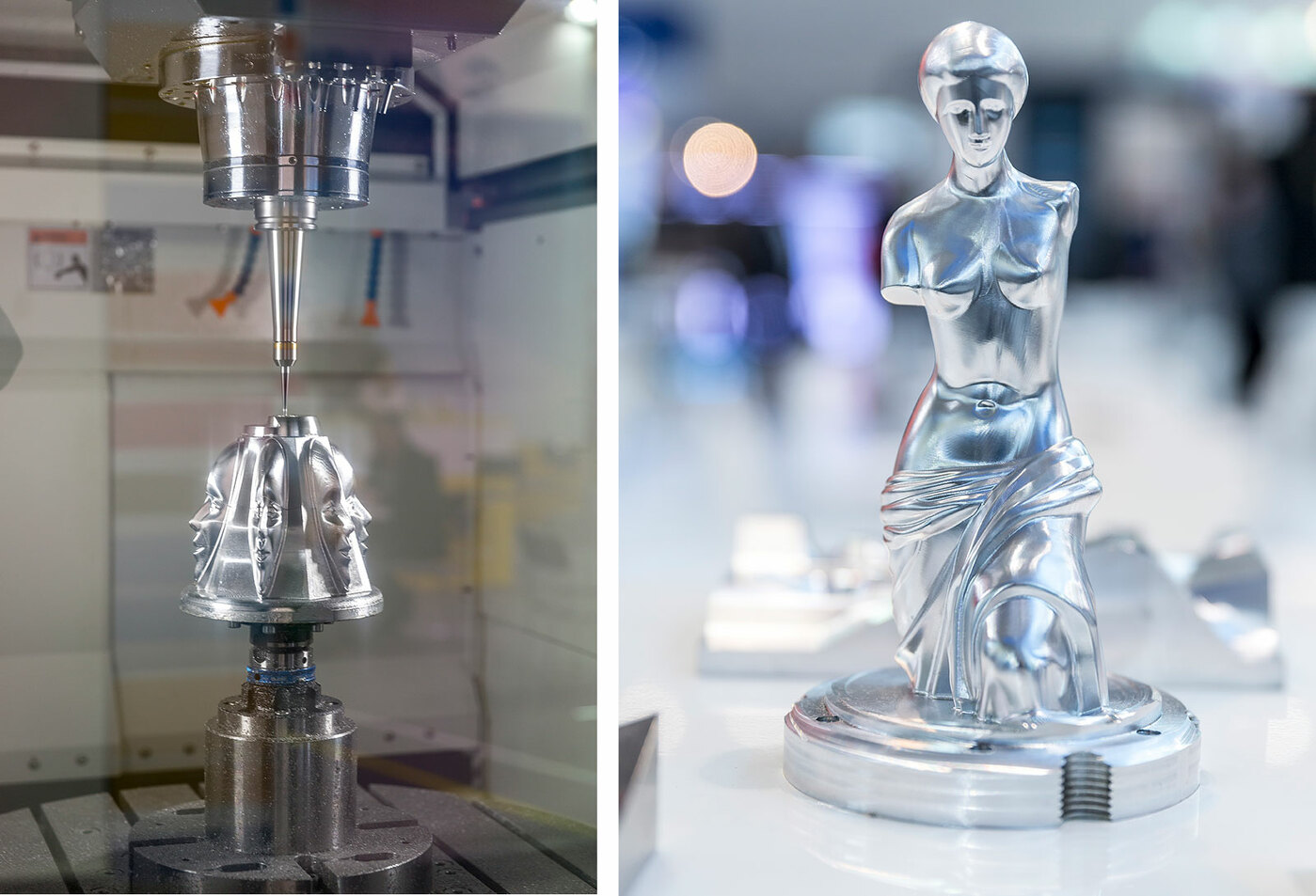

- Höchste Form- und Konturgenauigkeit in der 5-Achs Simultanbearbeitung und höchste Effizienz in der 5-Seiten-Bearbeitung 8 Gründe für das 5-Achs-Bearbeitungszentrum U 800 von Takumi
